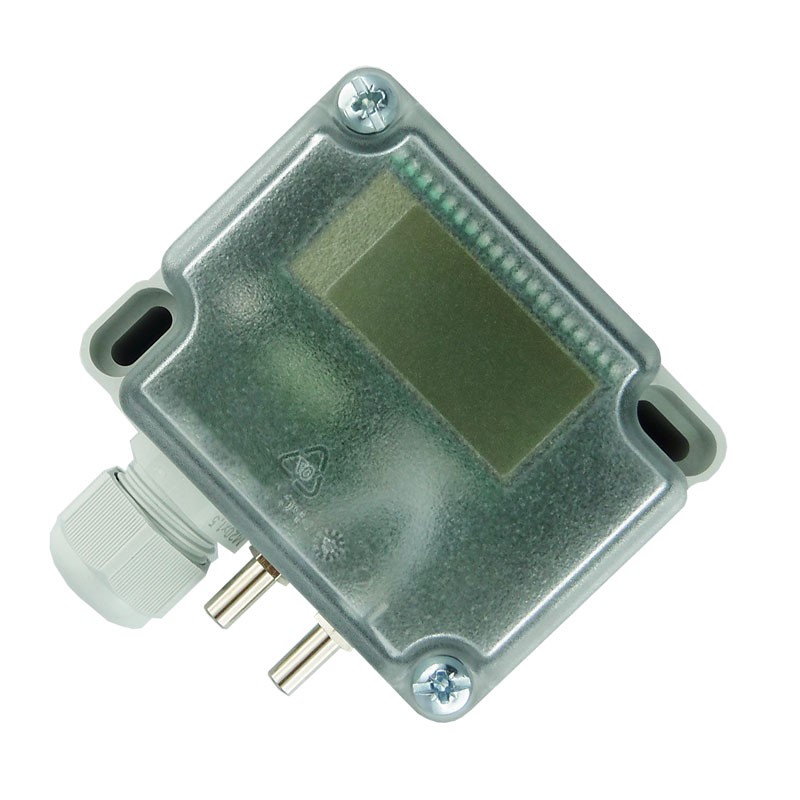

Differenzdruckmessumformer mit Display, Bereichseinstellung und wählbarem aktiven Ausgang
Anwendung/Beschreibung
Der kalibrierfähige Messumformer dient zur Messung von Über-, Unter- oder Differenzdrücken in gasförmigen, nicht aggressiven bzw. nicht brennbaren Medien. Seine hohe Genauigkeit wird durch den Einsatz eines temperaturkompensierten, piezoresistiven Niedrigdrucksensors und einem Einzelabgleich erreicht. Der Einsatz erfolgt in der Reinraum-, Medizin-, Lüftungstechnik zur Filterüberwachung und Füllstandsmessung oder zur Ansteuerung von Frequenzumrichtern. Er verfügt über verschiedene, mittels DIP-Schalter einstellbare Messbereiche sowie wählbare Ausgangssignale. Eine manuelle Nullsetzung ist mit dem integrierten Taster möglich.
Technische Daten
| Versorgungsspannung: | 24 VAC ± 10% (nur bei Spannungsausgang) |
|---|---|
| Messbereiche: | 0...300Pa, 0...500Pa, 0...1000Pa, 0...2500Pa |
| Abweichung: | max. ± 1,5% FS bzw. ± 6Pa bei Bereichen < 250Pa |
| Prozessanschluss: | Druckanschluss-Stutzen Ms vernickelt 5,5mm und Schläuche Ø 4/6 mm |
| Umgebungstemperatur: | -10...+60°C |
| Ausgangssignal: | 0...10V oder 4...20mA (per DIP-Schalter wählbar) |
| Medientemperatur: | 0...+50°C |
| Langzeitstabilität: | ±1% EW |
| Linearität: | <2% EW |
| Dämpfung: | 0,5s; 2s; 4s oder 8s (per DIP-Schalter wählbar) |
| elektr. Anschluss: | mittels Schraubklemmen 0,14...1,5mm² |
| Gehäuse: | Kunststoff, Farbe hellgrau |
| Schutzart: | IP65 nach EN 60529 |
| Schutzklasse: | III nach EN 60730 |
| Zubehör: | inkl. Schlauchset ZB-06 (ist im Lieferumfang enthalten) |
