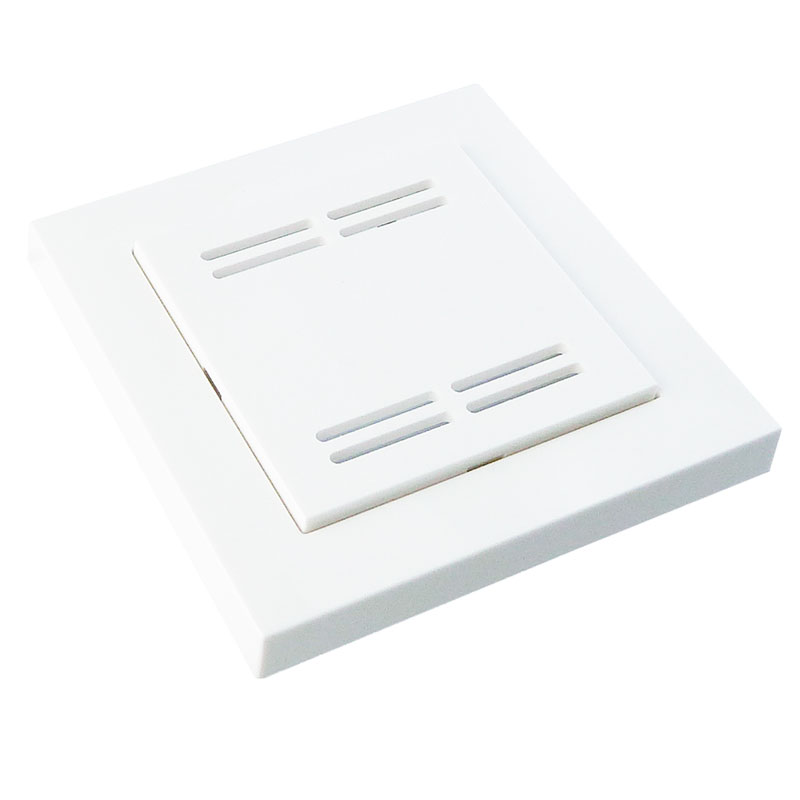

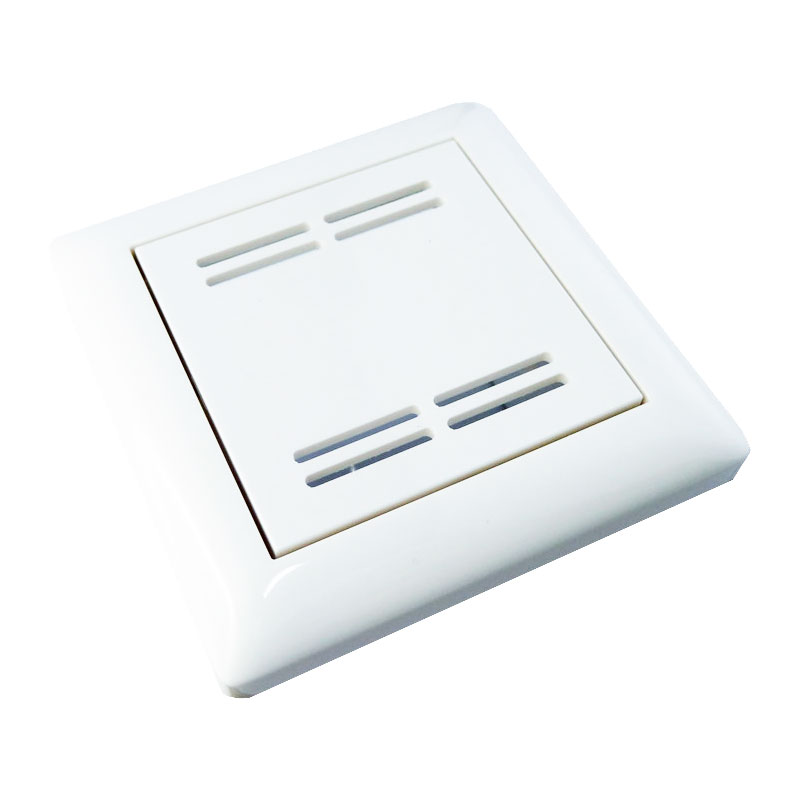

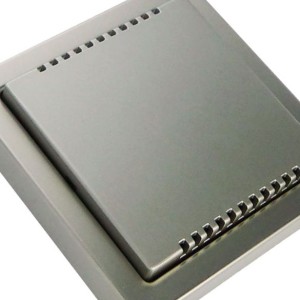

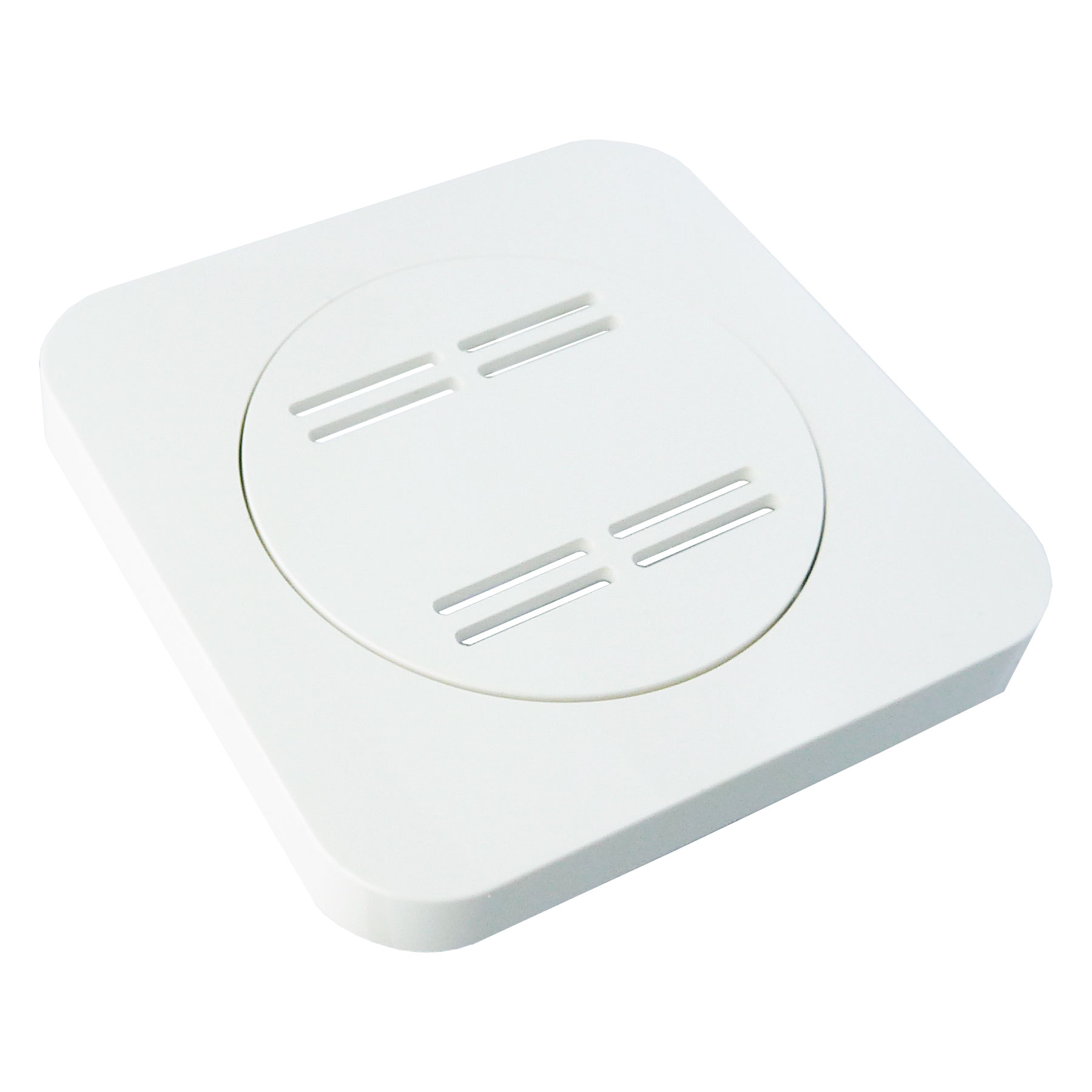

Raumtemperaturfühler Unterputz mit passivem Ausgang / -messumformer Unterputz
Anwendung/Beschreibung
Raumtemperaturfühler Unterputz zur Messung der Lufttemperatur (in nicht kondensierender Luft) als Sollwertversteller, zur Präsenzmeldung oder als Bedientableau optional mit Taster, Schalter, Potentiometer, LED in Wohn-, Arbeits-, Büro- und Geschäftsräumen sowie im industriellen Bereich. Die Unterputzvarianten werden in namhaften Flächenschalterprogrammen montiert, z. B. Busch-Jaeger, Berker, Gira, Legrand, Merten, Jung. Die Unterputzfühler können einzeln oder in Kombination zu Lichtschaltern, Steckdosen oder anderen UP-Geräten installiert werden.
Technische Daten
| Messbereich: | -30...+60°C |
|---|---|
| Sensoren: | siehe Übersicht, auf Platine bestückt |
| Schaltungsart: | 2-Leiteranschluss (3- oder 4-Leiteranschluss optional) |
| Potentiometer: | Standard 1kOhm, optional auch andere Werte auf Anfrage (z.B. 100Ohm, 5kOhm, 10kOhm oder Potentiometer 0-10V linearisiert) |
| Drehschalter: | max. 4-Schaltstufen (0,I,II,III), 24V, max. 130mA |
| LED: | Standard: grün, optional: rot, gelb oder zweifarbig (24V DC) |
| Taster: | Schließer, 24V, max. 35mA |
| Gehäuse: | Kunststoff, Farbe reinweiß (wie 9010), Farbvarianten sind abhängig von den Lichtschalterprogrammen |
| Montage: | auf UP-Dose, 55mm |
| elektr. Anschluss: | mittels Schraubklemmen 0,14...1,5mm² |
| Ausgang: | Ohmwert oder 0 - 10V |
| Messumformer: | 0...+50°C |
| zulässige Luftfeuchte: | max. 90% r.H. nicht kondensierte Luft |
| Schutzart: | IP20 nach EN 60529 |
| Schutzklasse: | III nach EN 60730 |
